? 守護我們的藍天，RTO(蓄熱式熱氧化爐)廢氣治理的
發布時間：2019-03-15 13:49 點擊：
摘要：經過調研RTO(蓄熱式熱氧化爐)設備處理VOCs(揮發性有機物)的運用實例,比照分析了VOCs處理作用及存在問題,結合RTO處理VOCs原理及相關標準,指出選用RTO方法的利益及需求完善改善之處,為RTO設備的締造和運營供應教訓定見.在必定VOCs濃度區間規劃內,跟著VOCs濃度的升高,RTO對VOCs去除率呈上升趨勢,RTO對VOCs的必定去除量有保證.RTO設備比較適宜處理VOCs濃度為1000~8000 mg/m3的廢氣,三室式RTO設備可以統籌到處理功率和經濟性要求,現有干流三室式RTO比較適宜的VOCs廢氣處理量為10000~30000 m3/h.
VOCs排放量已挨近或逾越NOx排放量，年排放量逾越2 000萬噸 ，在未來恰當長的時期內，VOCs必定是監管和處理要點。VOCs首要來源于溶劑的發作和運用部分，還有化工和醫藥出產、燃料油的運送和裝卸、廢物儲存、燃料燃燒和機動車尾氣排放等進程 J。許多VOCs具有神經、腎臟和肝臟毒性，甚至有致癌作用，能損害血液成分和心血管系統，誘發免疫系統疾病、內分泌系統及造血系統疾病。一同，VOCs也是參與大氣光化學反響進程的重要污染物之一，是構成光化學煙霧和PM2.5的重要前體物之一 。
現在VOCs廢氣有多種處理方法，首要包括冷凝回收、高沸點溶劑吸收、活性炭吸附、燃燒處置等。根據VOCs廢氣發作特征及經濟性，RTO(蓄熱室氧化器)技術具有凈化功率高、污染物分解徹底、換熱功率高、節能、阻力低、風機裝機功率小等利益 ，對處理VOCs有著較廣泛的運用遠景。
1 RTO技術淺析
RTO(蓄熱式熱氧化爐)與傳統的催化燃燒、直燃式熱氧化爐比較，具有熱功率高(大于等于90％)、作業本錢低、能處理大風量低濃度(相關于廢氣排放而言)。RTO設備有兩室、三室以及多室設備，兩室RTO置VOCs的去除率在95％ 一98％，三室RTO設備VOCs去除率可抵達98％以上。
1.1 RTO原理
兩室RTO沒有吹掃工序，在進行閥門切換時，部分VOCs廢氣沒有經過處理直接排放，然后下降了VOCs的去除功率。多室RTO是在廢氣量非常大的情況下，為保證廢氣進氣的均勻性，增加了一同進氣和出氣的蓄熱室數量?，F(xiàn)在三室RTO是干流有用設備，較好的統籌了功率和出資本錢。

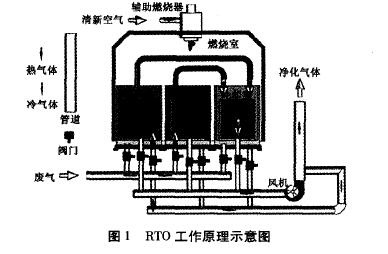

三室RTO作業原理：三室RTO主體結構由燃燒室、三個陶瓷填料床和六個切換閥組成，當有機廢氣進入陶瓷床1后，陶瓷床1放熱，有機廢氣被加熱到必定溫度后進人燃燒室燃燒，一同發作的高溫氣體經過陶瓷填料床2，陶瓷床2吸熱蓄熱，高溫氣體被填料床2冷卻后，經過切換閥門排放，填料床3進行吹掃，以保證原進人填料床3而未反響的廢氣進入燃燒室燃燒，而不是直接排放；經過一段時間后，閥門切換，廢氣從填料床2進入，填料床2放熱，填料床3蓄熱，填料床1進行吹掃；然后在填料床3進氣，填料床1蓄熱，填料床2進行吹掃；這樣周期性地切換，就可連續處理有機廢氣。其作業原理示意圖見圖1。
1.2 RTO安全預處理方法
由于RTO設備常選用明火進行作業，簡略發作爆炸事端，是運用RTO設備比較關心的問題。廢氣的安全預處理方法首要包括：(1)濃度控制：為安全起見，防止爆炸或火災，廢氣中VOCs的濃度一般應控制在25％LEL(爆炸濃度下限)以下；(2)回火控制：為防止回火，在規劃管道標準時應使廢氣的*低流速一向大于回火速度，并且選取恰當?shù)陌踩禂?shù)；(3)安全方法：可以采用設置文丘里阻火器、回火防止器、安全液封、空氣稀釋、無回火噴射等安全控制方法；(4)報警連鎖：設置爆炸或回火報警儀及安全聯鎖控制系統。
1.3 RTO設備的優缺點
RTO設備經過多年的作業及改善打開，表現出必定的優缺點。其利益首要有：(1)簡直可以處理所有含有機化合物的廢氣，可以處理風量大、濃度低(相關于直燃燃燒爐)的有機廢氣；(2)可以習氣廢氣中VOCs的組成和濃度的改動、不堅決；(3)對廢氣中夾藏少量塵土、固體顆粒不靈敏；(4)在所有熱力燃燒凈化法中熱功率*高(>90％)；(5)在適宜的廢氣濃度條件下無需增加輔佐燃燒而完成自供熱操作；(6)凈化功率高(三室>98％，兩室95％ ～98％)，維護作業量少，操作安全牢靠；(7)有機沉積物可周期性地鏟除，蓄熱體可更換；(8)整個設備的壓力丟掉較小(RTO設備系統總壓力丟掉一般<3 000 pa，隨所用蓄熱體的結構類型、氣體速度而變)，設備運用壽數長。
首要缺點有：(1)設備重量大(由于選用陶瓷蓄熱體)、容積大；(2)要求盡或許連續操作；(3)出資費用相對較高；(4)關于大風量、低濃度廢氣而言，作業費用仍然偏高；(5)存在必定的火災爆炸危險，國產表面質量不過關，國外品牌價格貴。
1.4 RTO作業中出現的問題
根據RTO調研情況，處置含石油醚廢氣的RTO設備和處置含異丙醚廢氣的RTO設備發作過屢次爆炸事端，雖然處理濃度明顯低于爆炸下限。經分析，石油醚和異丙醚具有閃點低、揮發性強的特征，因此RTO處理VOCs廢氣，須注重低閃點物質(石油醚、異丙醚、乙醚、環已烷等)；主張低閃點VOCs不進入RTO處理設備，單獨選用碳纖維吸附方法處理。
根據調研分析，現在RTO設備作業控制參數比較單一?，F(xiàn)在首要監控的作業參數為燃燒室溫度，進氣VOCs濃度在線監測儀器反響的數據不精確，然后不能預先確定助燃燃料的助燃量，這就構成燃燒室溫度出現不堅決。在VOCs濃度過高時出現燃燒室溫度過高現象，或許會構成蓄熱體的損壞，下降RTO設備的運用壽數?，F(xiàn)在RTO國產表面質量不過關，大多不可以滿意作業處理要求。
選用RT0設備處理VOCs廢氣單位多為?；烦霎a(chǎn)或運用企業，運用進程中特別憂慮出現爆炸。由于RTO設備的作業研討、規劃標準和在線監控?cái)?shù)據比較欠缺，出于安全考慮，現在RTO設備作業企業對接入VOCs廢氣的類別及濃度比較保存。
1.5 RTO作業經歷參數
根據RTO設備作業情況調研情況及相關材料，三室式RTO設備可以統籌到處理功率和經濟性要求；現在，一般規劃廢氣處理風量為10 000～30 000m3／h時，占地面積、規劃、材料要求、設備設備、作業控制等方面比較適用，特別小風量和大風量都不適宜選用三室式RTO。
之間，助燃燃料為天然氣或柴油或廢溶劑。要求進入RTO設備的VOCs廢氣濃度在1 000—8 000 mg／m3才具有明顯的經濟可行性；據相關材料分析，VOCs濃度抵達2 000 mg／m3以上時，RTO設備不運用助燃燃料也可正常作業。故為配套RTO設備的正常安穩作業，有必要對收集VOCs的收集系統進行密閉、合理、系統化規劃，進而保證歸納進人RTO設備的VOCs廢氣濃度在適宜的規劃內。
RTO設備規劃燃燒室溫度在850oC以上，實踐作業溫度在720℃以上，在保證VOCs去除率的前提下，恰當下降燃燒室溫度可以減少助燃燃料運用量，下降作業費用。RTO設備熱運用功率在90％以上，三室RTO的VOCs去除率可抵達99％ 以上。RTO整個系統的壓力丟掉一般小于3 000 Pa。
2 RTO運用事例分析
現在VOCs廢氣首要選用噴淋、活性炭吸附技術進行結尾治理，但跟著RTO技術的打開和國產設備的老練，選用RTO處理VOCs廢氣越來越遭到喜愛，這首要是RTO具有運用廣泛性、分解徹底性、去除功率高、經濟可接受性強等優勢。
2.1 RTO設備作業數據調研

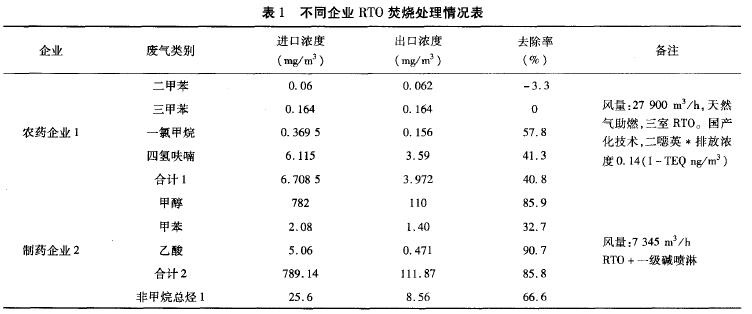

為了解RTO設備實踐作業作用及VOCs去除率，對不同企業的RTO設備竣工環保驗收監測數據進行了收集。調研的4家企業RTO設備數據見表1。
現在RTO設備較多運用化工制藥行業，接入RTO設備的VOCs類別較多，RTO設備對多種VOCs廢氣均有必定去除率。
2.2 RTO設備數據分析

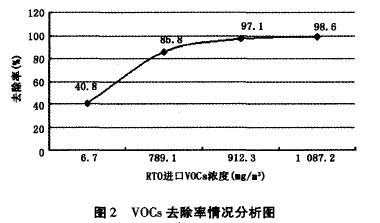

首要，對VOCs歸納廢氣去除情況進行分析，對調研4家企業的VOCs廢氣進行加和核算，并按RTO設備進口VOCs濃度從低到高進行排序，分析RTO設備進口濃度改動時VOCs的去除率，數據分析情況如圖2所示。
從圖2中可以看出，跟著RTO設備進口VOCs濃度的升高，VOCs去除率逐漸升高，進口濃度抵達900 ms/m3時，VOCs去除率挨近理論去除率(99％)。這充分說明，跟著VOCs廢氣濃度的升高，RTO設備對VOCs的必定去除量有保證，從VOCs的必定去除量方面考慮，RTO設備具有很明顯的優越性。
根據蕭琦、姜澤毅等的研討 ，燃燒爐出口總VOC濃度隨燃燒爐人口總VOC濃度呈線性改動；燃燒爐損壞去除率隨燃燒爐人口總VOC濃度升高略有升高，損壞去除率底子保持在95％左右。在必定的燃燒溫度下，損壞去除率理論上不受人口總VOC濃度影響；實踐運用中損壞去除率隨燃燒爐進口總VOC濃度升高而略有升高，或許是由于高濃度下燃燒爐內溫度場更均勻所構成的。而燃燒爐出口總VOC濃度隨燃燒爐人口總VOC濃度呈線性改動，說明設備出口未經處理的VOC或許首要是由換向閥門處的走漏導致。該研討RTO設備的VOCs規劃為2 000～6 000 mg/m3，閥門走漏量為總流量的2.24％ 。實踐調研為三室RTO，根據規劃計劃閥門漏風量在1％ 以下，故理論VOCs去除率可挨近99％ ；從漏風率方面考慮，調研RTO去除率高于蕭琦、姜澤毅等研討RTO設備的VOCs去除率。
2.3 RTO運用小結
根據RTO實踐作業數據及相關材料分析，RTO具有VOCs去除率比較高，自動化程度高，作業操作處理便當?shù)壤?，但一同也有必定的束縛束縛條件。從安全性、經濟性和VOCs去除作用方面考慮，RTO設備比較適宜處理VOCs濃度為1 000～8 000mg/m3的廢氣；濃度過低，去除功率下降，且需求較多的助燃燃料，經濟性下降；濃度過高，超出RTO規劃溫度，簡略損壞蓄熱體，甚至出現火災事端。
3 結語
(1)根據調研RTO設備對VOCs的去除數據分析，跟著VOCs廢氣濃度的適度前進，RTO設備對VOCs的必定去除量越有保證，從VOCs的必定去除量方面考慮，RTO設備具有很明顯的優越性，可保證VOCs的必定排放量控制在必定的規劃內，杜絕稀釋排放現象。
(2)跟著RTO設備進口VOCs濃度的適度升高，VOCs的去除率逐漸前進，進口濃度抵達900mg/m3時，VOCs去除率挨近理論去除率(99％)。VOCs濃度過低(如6.7 mg/m3)時，RTO對VOCs的去除率明顯下降，這或許與少量助燃燃料未燃燒排放有關。
(3)三室式RTO設備可以統籌到處理功率和經濟性要求，若規劃VOCs廢氣處理量在10 000—30 000 m3/h，濃度在1 000—8 000 mg/m3時，一同做到低閃點物質不進人RTO設備，RTO是一種非常牢靠適用的VOCs廢氣處理方法。
