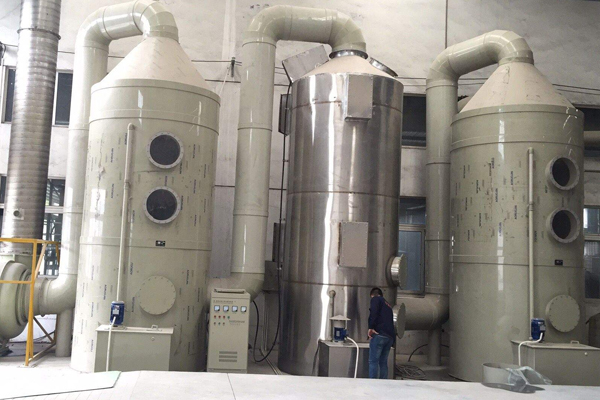

今天環亞小課堂帶您認識一下廢氣處理設備中的填料塔的結構。
廢氣處理設備填料塔的附屬結構包括填料支承板、液體分布器及再分布器、氣體進口分布及除霧器等。
填料支承板：支承填料的構件稱填料支承板。它應滿足以下三個基本條件。
(1)支承板上流體通過的自由截面積應為塔截面的50》以上，且應大于填料的空隙率。自由截面積太小，在操作中會產生攔液現象，增加壓降，降低效率，甚至形成液泛。
(2)要有足夠強度承受填料的重量，并考慮填料孑L隙中的持液重量，以及可能加于系統的壓力波動、機械振動、溫度波動等因素。
(3)要有一定的耐腐蝕性能。
液體分布裝置：填料塔操作時，從塔頂引入的液體應能沿整個塔截面均勻地分布進料填料層。如液體分布不良，必將減少填料的有效潤濕表面積，影響傳質效果。常見的液體分布裝置包括：管式噴淋器、蓮蓬式噴灑器、盤式噴灑器等。
液體再分布器：液體沿填料層下流時，往往由于塔壁處阻力較小而有逐漸向塔壁處集中的趨勢。這樣，沿填料向下距離愈遠，填料層中心的潤濕程度就愈差，形成了所謂“干錐體”的不正?，F(xiàn)象，減小了氣液兩相的有效傳質面積。因此每隔一定距離必須設置液體再分布裝置，使沿塔壁流下的液體再流向填料層中心。
氣體分布墨：填料塔的氣體進口裝置應能防止液體流人進氣管，同時還能使氣體分布均勻。常見的方法是使進氣管伸至塔的中心線位置，管端為45。向下的切口或向下的缺口，使氣流轉折向上，這種進氣管不能達到均勻分布?xì)怏w的目的，只能用于塔徑小于500mm的小塔。對于大塔，管的末端可以制成向下的喇叭形擴大口，或進氣管制成多孔盤管式。
排液裝置：塔內液體從塔底排出時，一方面要使液體能順利流出，另一方面應保證塔內氣體不會從排液管排出。
氣體出口裝置：氣體的出口裝置既要保證氣體流動通暢，又應能除去被夾帶的液體霧滴。填料塔常用的除霧裝置有以下三種：折板除霧器、填料除霧器、絲網 除霧器。
