在有機廢氣熱力燃燒凈化過程中會產生大量熱量，即排出凈化氣所 攜帶的熱量，這些熱量來自消耗的輔助燃料和廢氣中所含的可燃物質的燃燒。因 此，如何充分利用這部分熱量為生產過程所用（如果生產過程需要供熱），借以減 少總能耗；以及如何把這部分熱量用于熱力燃燒過程本身，例如通過冷卻凈化氣而 使入口廢氣或燃燒用空氣得到預熱，來減少輔助燃料的消耗，甚至免去輔助燃料， 借以節省操作費用和額外的co2排放等，這些已成為評價熱力燃燒裝置經濟性的 重要指標。當然，在大多數情況下，回收熱量是要增添設備（如換熱器），這方面 增加的投資也應一起考慮。

在考慮熱量回收系統之前，除了應采用合適的燃燒系統外，這里特別要提出的 是要從源頭抓起，即如何確定*合理的排風量，并在確保生產安全、操作人員的身 體健康的前提下，應采用各種措施使排風量達到*小（例如機器和設備加罩）。因 為處理的風量愈小，熱力燃燒裝置的投資費也愈少；而且廢氣中有機物的濃度也因 此提高，這樣可大大降低輔助燃料的消耗。

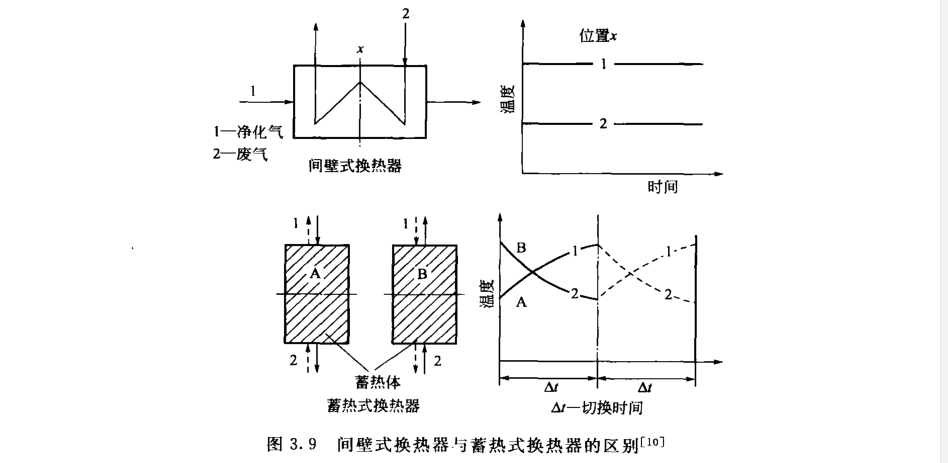

當廢氣中VOC濃度低時，回收熱量主要用于預熱廢氣，這時可用蓄熱式換熱 器或間壁式換熱器；在蓄熱式換熱器的情況下，有機廢氣可達到比一般間壁式換熱 器更高的預熱溫度和熱效率。如果廢氣中VOC濃度較高，則除預熱廢氣外多余的 熱量可用于加熱導熱油、生產熱水或蒸汽。今天主要介紹的是的熱量回收系統，主要是指 帶間壁式換熱器的熱力燃燒系統，而蓄熱式換熱器將在以后進行講解。

1.一般的熱力燃燒裝置

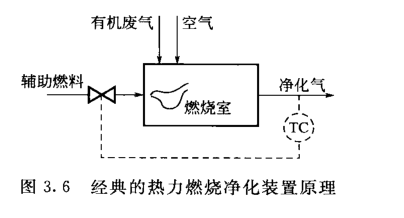

圖3. 6表示了無熱量回收、經典的熱力燃燒凈化裝置原理圖。燃燒用空氣和輔助燃料按照略為超過化學計量系數方程的比例輸入燃燒器進行燃燒，然后再通入廢氣。高溫的燃燒煙氣與廢氣的混合，使廢氣 中有機物達到必需的反應溫度而實現轉化。 如果廢氣中主要是碳?xì)浠衔?，則在大多數 情況下燃燒溫度可達800°C左右，因而凈化氣 完全能達到排放標準后離開熱力燃燒裝置。因?yàn)檫@里的熱力燃燒，其目的是為了凈 化有機廢氣，而不是一般概念上以產生熱能為宗旨的燃燒裝置，所以基于經濟考慮，在確保有機物完全轉化為無害的物質的前 提下，應將燃燒溫度盡可能控制得較低。在熱力燃燒凈化裝置情況下，通常是控制 凈化氣的出口溫度保持恒定；較好的辦法是，當廢氣中有機物濃度波動時，應該相 應地調節輔助燃料的供給量。圖中的符號（TC）即表示通過測定凈化氣出口溫度 來控制輔助燃料的輸入量。要回收、利用的熱量就是凈化氣離開燃燒室所攜帶的熱量，其溫度一般在750°C左右。

2.設置燃燒空氣和廢氣預熱器

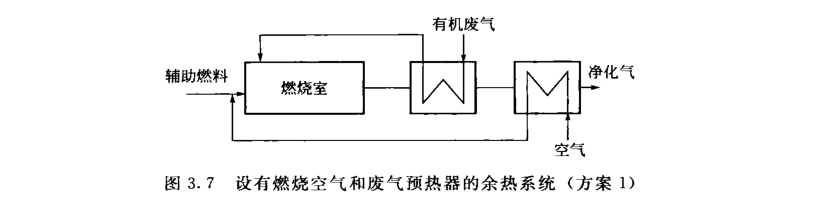

為了盡可能降低輔助燃料的消耗，通常的辦法是利用高溫凈化氣來預熱廢氣。 為進一步回收熱量，還可設置空氣預熱器；這是目前大多數用于有機廢氣凈化的熱 力燃燒裝置的情況。圖3.7表示了在燃燒室后設置兩個換熱器，用來預熱廢氣和燃 燒用空氣，這是方案1。

要使有機廢氣達到較高的預熱溫度，高溫凈化氣應先通過廢氣預熱器，然后再 進入空氣預熱器。

  另一種方法是燃燒器不用新鮮空氣來燃燒，而直接用有機廢氣代之，即只設廢 氣預熱器。這樣，不但省略一臺空氣預熱器，而且當排出凈化氣還有足夠熱量可利 用時，例如還可再用另一臺換熱器來產生熱水、加熱導熱油等，并用于其他需要供

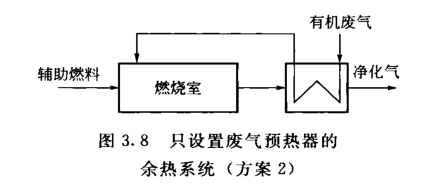

熱的生產過程。當然，這里的先決條件 是：有機廢氣中的含氧量與周圍環境空 氣差不多。對大多數有機廢氣來講，都 有足夠的氧量供給燃料和有機物的氧化 反應。這是方案2,如圖3. 8所示。

這種完全用有機廢氣代替新鮮空氣來燃燒的方案，是借助于"Combustor-燃燒系統”來實現的。在 該燃燒系統中，燃燒器和反應空間是一個不可分割的功能單元。對上述兩種方案作比較：在相同條件下（反應溫度800°C ；廢 氣預熱溫度500°C；廢氣中可燃物（溶劑）濃度6g/m3、熱值30000kJ/kg）,如果 方案1的燃料消耗以方案2為基準，則當空氣溫度為20°C和400°C時，方案1比方 案2多消耗燃料分別為90%和50%；而且廢氣中可燃物的濃度越高，對方案2更 為有利。

3.熱量回收系統的經濟性如何

在考察有機廢氣熱力凈化裝置的經濟性時，需要對裝置的投資進行估算。由于 經濟核算隨時間、地點而變，而且各個國家、各個企業都有其相應的計算方法和規 范，所以沒有統一的計算標準。例如：對廢氣處理量在7800?78000Nm3/h范圍內給出了一套熱力焚燒爐（間壁換熱式）投資費用的計算公式， 并按不同的熱量回收率（回收熱量：0%、50%和70%）給出了相應的系數和指 數，但未計及熱量回收系統帶來的收益。在美國環境保護署的“費用控制手冊” （EPA UOAQPS Control Cost Manual"）中，對熱力焚燒爐費用估算都有一定規 范，例如按壓降大小估算電耗：假定燃燒室壓降為IkPa；換熱器和其他壓降總共 為1?3. 7kPa （相應于熱量回收率35%?70%）等口。

為求取投資回收期限，對熱力燃燒裝置的熱量回收系統總投資費和總節省費用的各個單項作了詳 細的分析計算。基于對燃料的消耗、風機電耗的計算，以及分析熱效率 與燃燒室溫度、廢氣入口溫度的關系，提出了選擇熱力氧化器*好的熱量回收方案，這些都可參考和借鑒。為此下面介紹其中有關熱量回收系統經濟分析的主要 思路。

（1）投資回收期限（分期償還時間）

熱量回收系統的總投資費主要是換熱器等費用；通過熱量回收每年節省的費用 包括廢氣預熱所節省的燃料費和通過加熱導熱油、熱水或蒸汽節約的能量費用等。 在有機廢氣熱力燃燒條件下，一般投資回收期限為1?2年

（2）換熱器的投資費PA換熱器的投資費可按不同換熱器的單位傳熱面的造 價P來計算。

眾所周知，計算換熱器的基本公式為Q=A以△品）；先求出傳遞的熱流量，然 而根據給定或求得的兩種流體進/出口溫度，求出對數平均溫差△如；廢氣預熱的 傳熱系數為一般按經驗取25?3OW/（m2?K）；如加熱導熱油、產生蒸汽或熱水， 則取50?60W/（m2.K）。這樣即可求出所需的換熱面積若已知單位傳熱面的 造價則用于換熱器的投資費FA可如下求出：

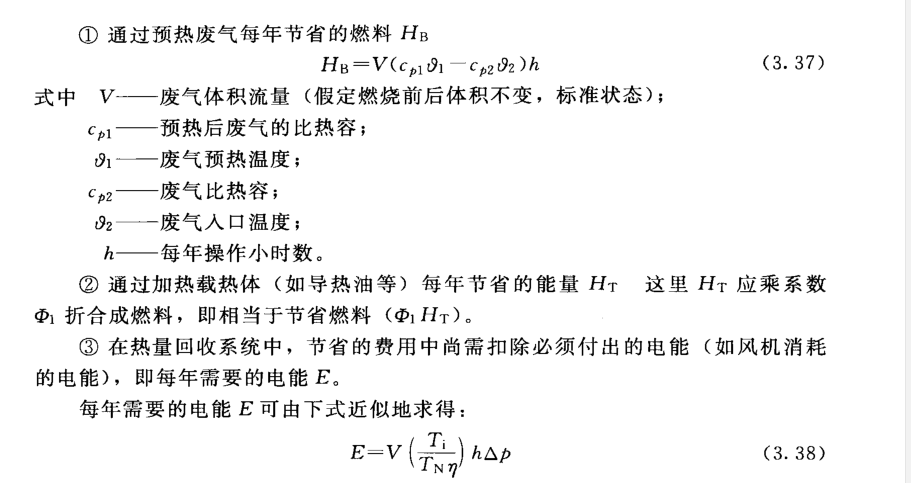

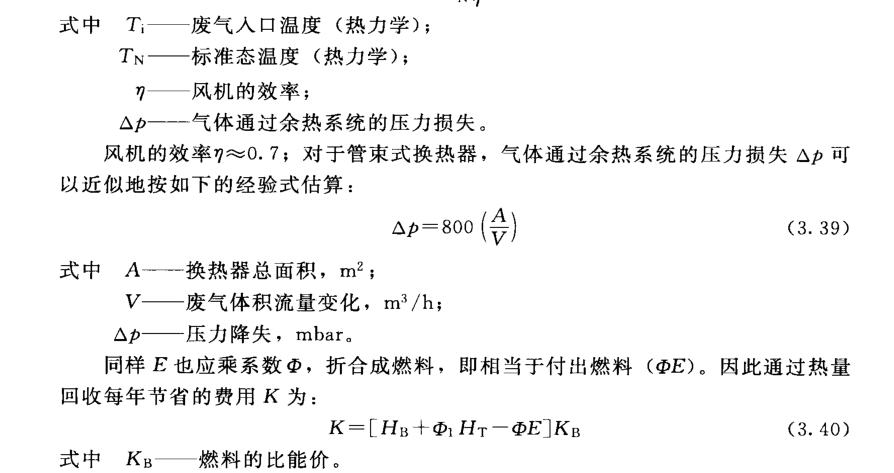

（3）通過熱量回收每年節省的費用K通過熱量回收每年可節省的費用包括 如下幾項。

（4）應用舉例

① 廢氣預熱器投資回收期限

廢氣流量 10000Nm3/h

廢氣溫度 100°C

廢氣中VOC濃度 10g/m3（主要是丁酮MEK）

MEK在空氣中的溫度升高 24K • m3/g

全年操作小時數 2000h/a

燃燒室溫度 800°C

*高可能的預熱溫度 800-10X24 = 560°C

根據上述思路計算投資回收期限為L(zhǎng) 2年。

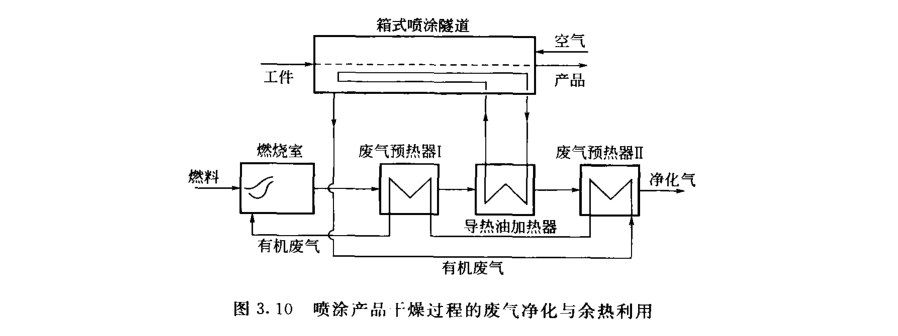

②處理涂層產品干燥過程產生的VOC廢氣 圖3.10為處理某產品噴漆過程 產生的VOC廢氣的流程。排風機將新鮮空氣吸入箱式噴涂隧道，由箱式隧道出來 的有機廢氣先后經過預熱器H、 I后進入燃燒室燃燒氧化；反應后凈化氣先經廢氣 預熱器I ,接著進入導熱油加熱器，*后經廢氣預熱器后排出；加熱后的導熱油進 入箱式隧道作為產品干燥的熱源，并循環流動。根據工藝過程特點，正確選擇導熱 油進出口溫差，并把導熱油換熱器放在兩個廢氣預熱器之間，使余熱系統達到*優 設計。整個廢氣余熱系統的熱效率可達80%?90%。
