簡要敘述噴煤車間生產工藝流程中，脈沖袋式收塵器的工作原理；針對生產現狀，通過改造箱體花格板，達到降低壓差的要求。

高爐冶煉生產所需的煤粉，是由噴煤車間中速磨制備后，使用脈沖袋式收塵器回收合格煤粉，裝入下部煤粉倉，用噴吹罐向高爐輸送噴吹煤粉。在噴煤生產過程中，煤粉易發生爆炸、燃燒等事故，危及安全生產；而在噴煤生產過程的煤粉泄漏，增加現場清理難度，一旦煤粉濃度達到爆炸區間，容易發生安全事故，危及安全生產。

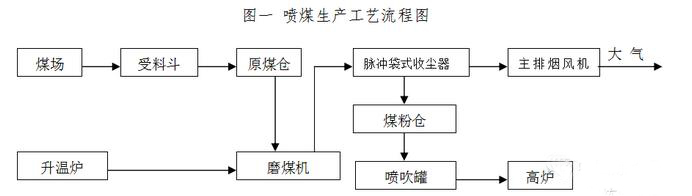

1 噴煤車間生產工藝流程

噴煤主要生產流程：各種進廠煙煤、無煙煤卸至煤場，經抓斗行車抓到四個受煤斗，使用受煤斗下部的四臺配料秤，按照一定配比將原煤通過M1、M2皮帶機輸送到M3皮帶機，M3皮帶機為往復式皮帶，可分別向1#、2#原煤倉輸送原煤，1#、2#原煤倉下部為密閉給煤機，原煤經計量后分別進入1#、2#中速磨，同時升溫爐產生的高溫?zé)釟馀c抽取熱風爐低溫廢氣混合后的合格氣體一并進入中速磨，原煤經過中速磨烘干、碾壓、分離，研磨制出合格的煤粉，被主排煙風機抽到脈沖袋式收塵器中，收集輸送到煤粉倉中，煤粉倉下設有4個噴吹罐，煤粉進入噴吹罐后經過充壓、流化、助推，經煤粉總管輸送到兩高爐分配器中，由高爐風口噴入高爐中。其中1#、2#噴吹罐對應高爐二車間煤粉管道，3#、4#噴吹罐對應高爐一車間煤粉管道，兩個噴吹罐實現并罐噴吹，連續不斷向高爐噴吹煤粉。

噴煤車間現有兩臺中速磨：一期型號為輥盤式MPF2217、二期型號為輥盤式MPS1915，其中原煤輸送系統、壓縮空氣制備系統、煤粉倉為公用系統，其余干燥系統、制備系統、噴吹系統為獨立系統，兩臺中速磨可同時生產、也可獨立生產。

2 脈沖袋式收塵器工作原理

收塵器是一種應用比較廣泛的工業除塵設備，收塵器包括袋式收塵器、脈沖袋式收塵器、電收塵器、濕式除塵器、電袋除塵器等。收塵器主要用途有兩種：一種是除去空氣中的粉塵，改善環境，減少污染，所以有時候又把這種用途的收塵設備叫做除塵設備，比如爐前、礦槽、鑄鐵等車間使用的收塵設備；另一種用途是通過收塵設備篩選收集粉狀產品，如噴煤車間的脈沖袋式收塵器。

脈沖袋式收塵器工作原理是依靠布袋過濾有塵氣體，當含塵氣體通過布袋時，粉塵被阻留在表面，而干凈的氣體側通過布袋纖維縫隙排出，隨著布袋表面粉塵逐步增加，當達到噴吹周期時，利用壓縮空氣作為清灰動力，讓脈沖閥瞬間釋放出壓縮空氣，把布袋迅速膨脹與收縮，依靠反向氣體把布袋表面的粉塵清除。

脈沖袋式收塵器依據清灰方式不同分為在線清灰與離線清灰、時間清灰與壓差清灰，在線清灰是無離線閥或清灰時不關閉離線閥，清灰時，箱體內的布袋依然在過濾工作狀態下，進行連續逐排清灰，在線清灰主要用在處理含塵氣力風量較小的環境。離線清灰是把除塵器箱體分為多個室，進行逐室清灰，當某個室要求清灰時，關閉離線閥，即停止布袋過濾工作，清灰完成后，打開離線閥，布袋重新投入過濾狀態，離線清灰的特點是清灰徹底，適用于含塵濃度和處理風量大的工況環境下。

3 噴煤車間脈沖袋式收塵器的工作現狀

噴煤車間共有兩套中速磨制粉系統，其中一期制粉系統的脈沖袋式收塵器沒有離線閥，設計采用在線清灰方式；二期制粉系統的脈沖袋式收塵器是有離線閥，設計采用離線清灰方式。噴煤二期布袋收塵器已經運行6年，壓差已經達到4Ka以上。布袋式除塵器的壓力損失比除塵效率具有更重要的技術經濟意義，它不但決定著能量消耗，而且決定除塵器的除塵效率及清灰周期等。

4 脈沖袋式收塵器壓差高的原因分析

通過對收塵器設計、安裝、操作、維護等各方面進行綜合分析，造成壓差高的主要原因如下：

4.1布袋除塵器本身的結構設計、制作，不可避免地造成一定的設備阻力；

4.2設備系統漏風量增大，導致過濾風速增加；

4.3 受設備容量及負荷的影響，負荷增加，送、引風量成平方關系增加，導致過濾風速增大，阻力呈上升趨勢；

4.4設備開機前因系統溫度低，造成濾料阻力增大；

4.5設備正常運行過程中，操作調整不當，導致系統溫度低，造成布袋除塵器濾料阻力的增加，嚴重時造成“糊袋”；

4.6設備運行中，因氣源反吹壓力降低，反吹效果降低，引起濾料阻力增大；

隨著布袋除塵器差壓的升高，嚴重時還會出現“穿孔”現象；與此同時，壓差升高，一個*直接的后果就是引風機電流明顯增大，用電量增加，增加運行成本。

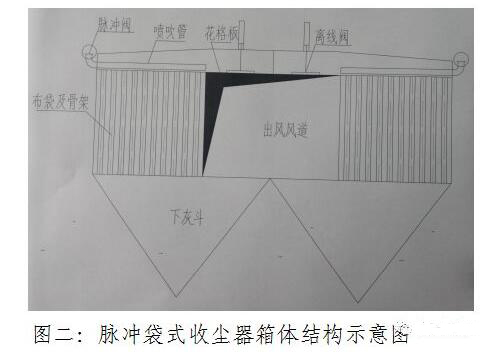

通過分析以上壓差高的原因，后四條崗位操作方面影響，通過強化崗位工技能、責任心等，可以減少壓差高的影響因素。針對除塵器本身的設備結構、系統漏風治理時，排查發現離線閥關閉時與箱體上部的花格板不無法關嚴，造成箱體反吹效率降低。

其中，離線閥閥板與花格板直接接觸，通過關閉離線閥，達到脈沖閥反吹布袋的目的。但由于花格板采用鋼板厚度一般只有6mm，受離線閥關閉時沖擊力的作用，花格板容易變形、裂紋，造成離線閥閥板與花格板出風口接觸時產生縫隙，反吹時漏風率增加，影響布袋反吹效率，箱體壓差升高。

5 脈沖袋式收塵器改造實施

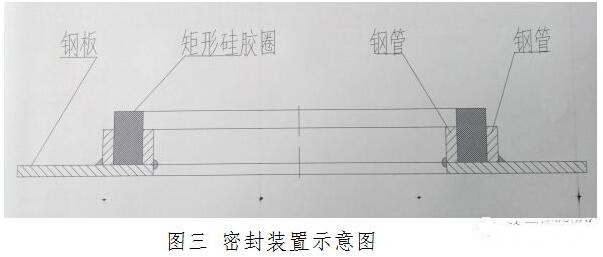

針對袋式收塵器離線閥閥板關閉后與花格板接觸時漏風增加，壓差升高的現狀，將花格板出風口增加密封裝置，根據花格板出風口孔徑大小，設計、加工密封裝置如下：

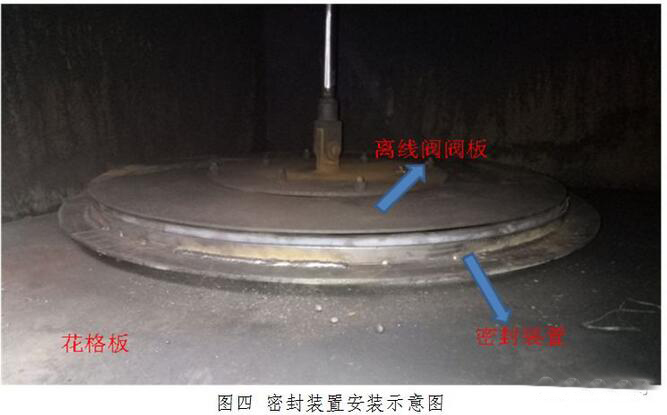

利用停機檢修時間，將袋式收塵器箱體上部花格板焊接密封裝置如下：

6 改造實施效果分析

將袋式收塵器箱體上部花格板焊接密封裝置后，收塵器壓差降低至3Ka以下，風機運行電流降低，降低生產成本。

7 效益分析

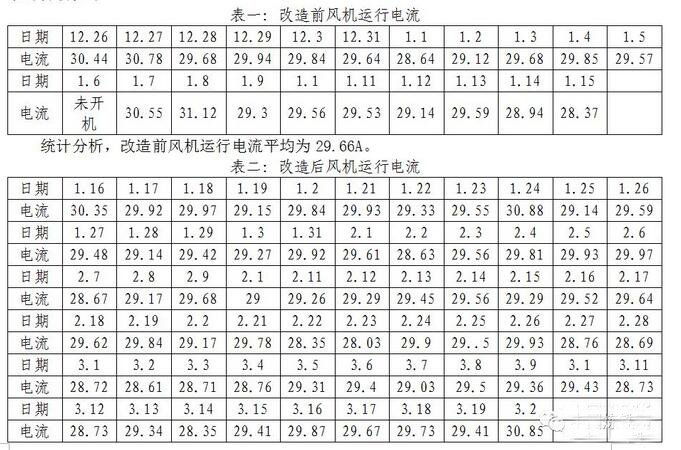

噴煤車間二期收塵器于1月15日改造完成，至3月20日主排風機每天運行電流，統計分析如下：

統計分析，改造后風機運行電流平均為28.93 A，比改造前風機運行電流降低0.73 A，效益測算：

7.1年直接效益：

節約電耗：0.73A×10000v×24h×30天×12月/1000×0.6元/度＝3.8萬元

除塵布袋使用壽命由原來12個月預計延長2個月：（1778條×29元/條÷12月-1778條×29元/條÷14月）×12月＝0.74萬元

年直接效益為3.8萬元+0.74萬元=4.54萬元。

7.2間接效益：工人更換布袋周期延長，勞動強度降低；除塵器收塵效率提高。

雖然布袋收塵器阻力大的問題不能得到完全解決，但通過對袋式收塵器箱體上部花格板焊接密封裝置，降低濾袋壓差高的一部分影響因素，提高反吹效果，不但提高布袋使用壽命，而且降低風機電耗，降低生產成本。
