蓄熱式RTO焚燒爐是一種用于處理中低濃度揮發性有機廢氣的節能型環保裝置，主要應用于石油及化工(如塑料、橡膠、合成纖維、有機化工);油漆生產及噴漆;印刷(包括印鐵、印紙、印塑料);電子元件及電線;農藥及染料;醫藥;顯像管、膠片、磁帶等。有機廢氣濃度在100PPM—20000PPM之間。
蓄熱式熱氧化器采用熱氧化法處理中低濃度的有機廢氣，用陶瓷蓄熱床換熱器回收熱量。其由陶瓷蓄熱床、自動控制閥、燃燒室和控制系統等組成。
其主要特征是：蓄熱床底部的自動控制閥分別與進氣總管和排氣總管相連，蓄熱床通過換向閥交替換向，將由燃燒室出來的高溫氣體熱量蓄留，并預熱進入蓄熱床的有機廢氣;采用陶瓷蓄熱材料吸收、釋放熱量;預熱到一定溫度(≥760℃)的有機廢氣在燃燒室發生氧化反應，生成二氧化碳和水，得到凈化。

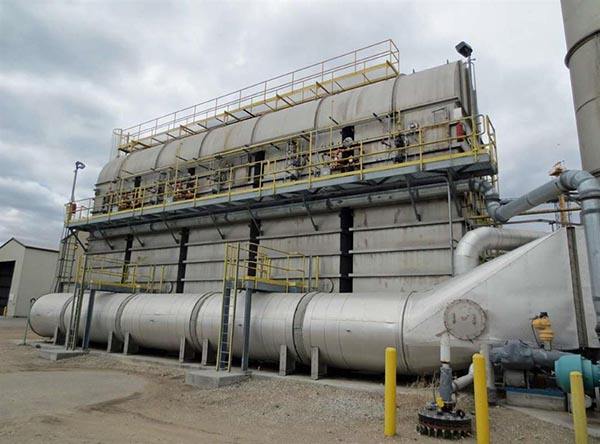

蓄熱式rto燃燒爐設計方案：典型的兩床式RTO焚燒爐主體結構一個燃燒室、兩個陶瓷填料床和四個切換閥組成。該裝置中的蓄熱式陶瓷填充床換熱器可使熱能得到*大限度的回收，熱回收率大于95%;處理VOC時不用或使用很少的燃料。
蓄熱式rto燃燒爐（設計方案）組成
RTO爐體
1.氧化室
殼體采用6mm的Q235-A碳鋼板，外表面設型鋼加強筋，殼體良好密封。
設檢查門。爐體的外表溫度為環境溫度+25℃，且不高于60℃，熱橋除外。
2.蓄熱室
由三個蓄熱室且成，分別輪流進行蓄熱、放熱、清掃。殼體材料良好密封，爐蓖支撐陶瓷蓄熱體及鞍環陶瓷，材料碳鋼。爐體的外表溫度為環境溫度+25℃，且不高于60℃，熱橋除外。
爐體內保溫
爐體氧化室及蓄熱室內保濕采用耐火硅酸鋁纖維，耐熱1200℃，絨重220kg/m2，氧化室及蓄熱室高溫區厚約220mm，蓄熱室低溫區厚約150mm。內保溫共三層，其中含兩層硅酸鋁纖維氈及一層硅酸纖維模塊。硅酸鋁纖維模塊內設置耐熱鋼骨架，用錨固件固定在爐體殼體上。耐火硅酸鋁纖維外表面涂敷耐高溫抹面。
陶瓷蓄熱體
陶瓷蓄熱體采用LANTEC產品，該產品用于RTO
設備比較合適的蓄熱產品。惚瓷蓄熱體其特點是比表面積大680m2/m2，阻力小，熱容量大0.22BTU/lb?,耐溫高可達1200℃，耐酸度99.5%，吸水率小于0.5%，壓碎力大于4kgf/cm3，熱脹冷縮系數小，為4.7×10-8/℃,抗裂性能好，壽命長。
燃燒系統
采用燃?xì)獗壤{(diào)節式燃燒器，此燃燒器的特點是可進行連續比例調節（燃?xì)庹{(diào)節范圍30：1），高壓點火，可適應多種情況。系統含助燃風機（國產）、高壓點火變壓器、比例調節閥、UV火焰探測器等。
供燃料安全閥組含穩壓閥，穩定燃?xì)鈮毫?；含有高低壓保護，假如燃燒器前管路燃?xì)庑孤兜仍驂毫^低，則起低壓保護作用；假如燃燒器前管理穩壓閥壞掉，或是堵塞管路致使燃?xì)鈮毫Τ?，則起高壓保護作用；含燃?xì)饪焖偾袛嚅y；含比例調節閥，根據爐膛所需的溫度變化來調節其張開的角度，節省燃料，燃料和助燃空氣同步變化，穩定燃燒。
點火管路含穩壓閥，穩定供氣壓力。點火是高壓打火與氣路電磁閥同時動作，類似打火機原理。
配燃燒控制柜，內置時間繼電器、高壓點火器、高溫限制器、火焰控制器等。
控制系統
控制要求總述：系統采用SIEMENS公司SIMATICS7-300系列的PLC，對RTO進行自動控制。配SIEMENS公司的人機界面，對整個系列運行工況進行實時監控。
爐膛內的高溫傳感器能反饋爐膛溫度信息，改變比例控制燃燒器的供熱能力，使?fàn)t膛溫度保持穩定；當爐膛溫度超過上限溫度時，系統將打開高溫排放閥，超過上上限溫度時，系統將自動報警，系統將自動停機。RTO采用由廢氣入口的壓力傳播器負壓信號控制入口風機變頻器，從而控制調節入口風機風量。
可編程序控制器（PLC）及控制要求：
選用SIEMENSSIMATICS7-300DPLC（帶存儲卡）。
如企業需要，RTO控制系統可與車間中控室通過以太網（TCP/IP）進行通訊，實現高通信容量、高可靠的數據通訊。
PLC工作電源、I/O模塊電源經過自的隔離變壓器接到電控柜電源總開關的前端。
設備正常運行時有運行信號燈顯示，當出現異常故障時有相應的顯示和報警。
每套PLC至少預留10%備用點，所有的備用點都要引到端子上。
觸模屏：
觸摸屏選擇SIEMENS的10?彩色HMI，帶有儲存卡?？刂乒癜惭b人機界面（HMI）設備，作現場操作提示、故障報警、運行參數顯示、控制參數設定服設備控制。
觸模屏上要顯示工藝過程、閥門位置、風機狀態、燃燒器狀態、系統狀態、溫度曲線等?？煞奖氵M(jìn)行參數的更改。
電氣控制柜要求：
采用國產控制柜2000（H）×800（W）×600（D）。
控制箱（柜）優先底部進出線。
變頻器的操作面板為可拆卸式。
控制柜內需要預留10A的維修插座。帶電扇通風，保證電氣控制柜內工作溫度小于40℃。柜內保持正壓。
電纜及橋架：
動力電纜、控制電纜等采用標準產品。
模擬信號必須要用屏蔽電纜。
現場電纜采用橋架+線管方式敷設。所有電纜兩頭綁扎永久的電纜號牌。
電機：
RTO主風機采用西門子變頻器進行控制。變頻器的操作面板安裝在門上，通過通訊線和變頻器相連，便于觀察和操作，變頻器的操作面板為可拆卸式。
助燃風機采用直接啟動，有三相過載保護。
其它：
壓縮空氣管道安裝一保壓力開關，作為燃燒器的聯鎖。
安裝一塊高溫限制儀表，作為燃燒器的聯鎖。
每個風機安裝壓差開關，用于判斷風機有無在運轉，作為燃燒器的聯鎖。
高溫限制熱電偶信號直接進儀表。其它的溫度和壓力傳感器帶變送器，變送器的輸出為4～20mA。
風機
主風機，功率較大，防爆，一臺。耐溫250℃。含減振器。
氣動閥
主切換閥：內向主切換閥性能好壞對RTO設備的運行非常關鍵，因此RTO系統采用雙通道組合閥，在軸向氣缸作用下，閥板前后移動壓緊密封圈，且有行程開關監測閥門位置。閥板密封面及密封圈均精加工，保證氣密性>99%，壽命長（可達100萬次），啟閉迅速（≤1s），閥門動作低噪間。RTO需組合提升閥9只DN600。閥體過流部分材料304。進口SMC執行機構。
輔助風門：采用氣動通風蝶閥，泄漏量小，啟閉迅速（≤1s），運行可靠。氣動通風蝶閥2只（廢氣），2只（旁通），3只（清掃），1只（新風）。閥體材料碳鋼。進口ACTREG執行機構，ASCO電磁閥。高溫排放閥門，耐溫1200℃。進口執行機構。
氣動二聯件采用SMC產品。氣動執行機構要求壓縮容氣壓力為5～6bar。
每一個氣動閥均有閥位信號反饋。限位開關防爆。
每一個氣動閥壓縮空氣入口附近有一個銅球閥。
本體管路
高溫風管采用6mm鋼板制作，內保溫硅酸鋁模塊，耐溫1200℃。
低溫風管采用δ3mm碳鋼鋼板。
含爐體、管道支架。布置區域比較狹窄，需要做底部支架，把RTO爐體立起來，廢部設風管。
煙囪
碳鋼板制作，標高15m。由Q235-A鋼板制作；煙囪鋼板厚度為6mm；設加強圈。
煙囪頂部要設置雨帽及避雷裝置。
平臺扶梯
平臺、扶梯及欄桿力求安全可靠、美觀大方。
保濕外護板
煙囪下部及管道均需保濕。保溫材料為巖棉，厚度100mm，外包δ0.5mm鍍鋅板/鋁板。
