為推動重點行業揮發性有機物深度治理工作，強化重點行業VOCs減排，收集VOCs先進治理技術典型案例，傳遞VOCs治理經驗，為各地VOCs治理工作提供示范。
項目概況
xx船舶工程有限公司主要制造大型船舶，設計生產能力為200萬載重噸/年。
企業于2021年1月完成涂裝生產線VOCs治理技術改造，建有1套吸附+催化燃燒和1套RTO有機廢氣治理設施，項目總投資預計達萬元。
VOCs廢氣治理技術路線
項目采用三級預過濾+沸石轉輪濃縮+催化式燃燒工藝。采用連續吸附、間隙脫附的運行方式，即先吸附兩天，第三天集中脫附，可有效地降低能耗，脫附溫度為180—210℃。

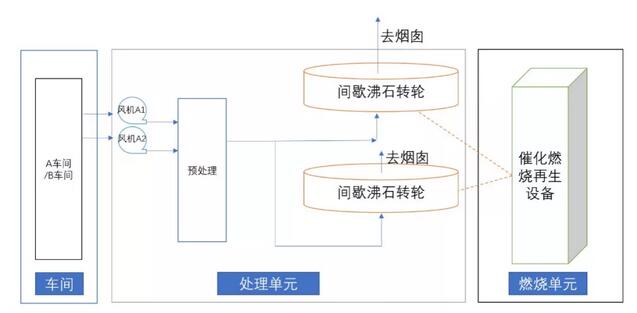

廢氣治理設施示意
因企業整個生產周期中VOCs產生的濃度波動性很大，最高濃度可達1400mg/m3左右，同時風機也是根據生產情況開與停。若是采用傳統的蜂窩沸石濃縮轉輪，在VOCs濃度波動很大的情況下，很難保證廢氣時刻都能達標排放，且設備運行能耗、運行維護代價增加，設備壽命降低，安全風險提高。為解決此問題，項目進行了工藝優化。
一是采用了顆粒沸石轉輪代替?zhèn)鹘y(tǒng)的蜂窩沸石轉輪，主要有如下優點：
(1) 單位體積內的顆粒分子篩重量遠遠大于蜂窩轉輪，因而轉輪抗?jié)舛炔▌幽芰?qiáng)，在高濃度下也能保持高效運行。
(2) 在整個噴涂生產周期內，爐子不開啟，轉輪處于靜止?fàn)顟B(tài)，只起到吸附的作用。對于風機的開停，只需一個按鈕，不需要復雜的開停爐過程，無安全風險，同時無能耗產生，運行維護簡單。
(3) 不受風量減少的影響。
二是基于廢氣定性和定量分析，優化轉輪設計
(1) VOCs定性分析：分子篩材料具有吸附選擇性，所以VOCs中含有具體哪些有機物，對材料選擇有重大影響，需對涂裝工序產生的VOCs進行定性分析。對廢氣進行采樣，用色譜質譜儀做定性分析，結果表明對（間）二甲苯、乙苯、鄰二甲苯和甲苯的含量最高，分別占比40%、23%、15%和6%。
(2) VOCs定量分析：考慮到系統節能設計，如轉輪可做到兩道漆涂裝作業時只吸附，最后單獨脫附，則系統為最佳節能狀態。所以，利用便攜式FID，測出一周期的波峰與波谷，配合總量計算，配置吸附材料用量。
綜上，根據相關數據計算，配置兩臺筒式顆粒轉輪和一臺5000m3/h的催化爐。兩道漆涂裝作業時，轉輪有足夠的吸附量，保證達標的前提下，無需脫附，從而達到消化波峰的目的。最后在二道漆結束時，開啟脫附，分別脫附兩個轉輪。
技術與經濟指標

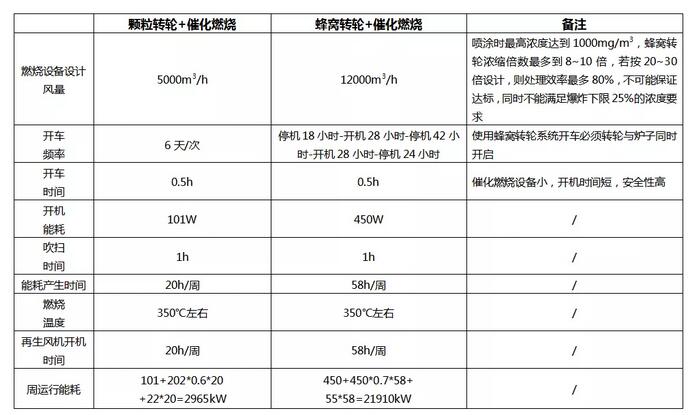

顆粒轉輪+催化燃燒與傳統的蜂窩轉輪+催化燃燒對比如圖所示，與蜂窩轉輪相比，顆粒轉輪有如下優點：
(1) 設計風量較小，為蜂窩轉輪風量的41.7%，更加有利于廢氣的濃縮。
(2) 開機能耗較低，為蜂窩轉輪能耗的22.4%。
(3) 周運行能耗較低，為蜂窩轉輪能耗的13.5%。
兩種技術對比
社會與環境效益
本項目采用顆粒轉輪+催化燃燒處理廢氣中VOCs，取得了良好的社會和環境效益：
(1) VOCs排放量大幅削減，可實現VOCs減排約20.4噸/年。
(2) 項目不需要復雜的開停爐過程，無安全風險，運行維護簡單。
(3) 與傳統的蜂窩轉輪相比，項目運行能耗較低，可節省能耗，對實現碳達峰有著積極的作用。
