脫硫脫硝作為廢氣治理的一大難點*近被人們重視，脫硫脫硝技術也逐漸走入人們的視線，火電廠從環境治理初期就是廢氣治理的難點，為適應火電機組靈活性改造要求，機組需在超低負荷下安全穩定運行，其中低負荷脫硝改造是重要組成部分。分析了以往燃煤機組SCR脫硝系統低負荷下退出的原因，介紹了寬負荷脫硝改造方案，其主要包括：提高SCR入口煙溫技術，使用寬溫度范圍催化劑和采用堿性吸附劑脫除煙氣中SO3技術。

1 SCR脫硝低負荷退出原因

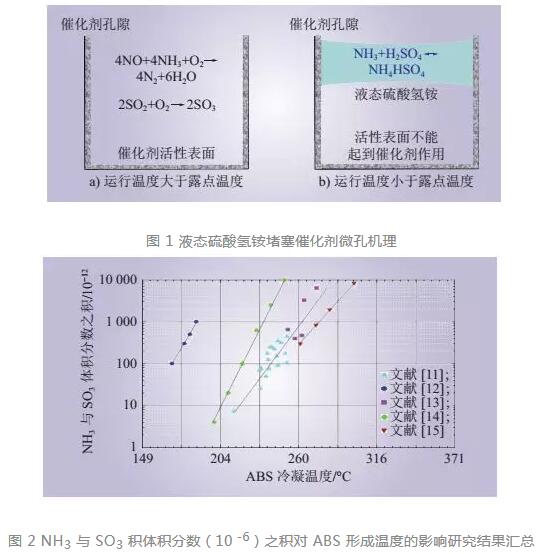

SCR脫硝裝置正常投運要求煙氣溫度保持在*低投運溫度 (簡稱 MOT) 以上，通常約為 300℃。*低投運溫度，即一定 NH3和SO3濃度下的煙氣在催化劑孔隙中開始凝結硫酸氫銨 (ABS) 的溫度。文獻指出，煙溫低于 ABS露點溫度時，液態 ABS進入催化劑微孔中遮蔽活性表面，限制脫硝反應進行 (見圖 1)。文獻認為，煙氣中 SO3、 NH3 以及水分等濃度，共同決定銨鹽露點，進而影響MOT。文獻強調， SCR應避免在 MOT以下運行，防止 ABS導致催化劑孔隙堵塞。文獻ABS 形成、分解過程復雜，影響因素較多。文獻推導出 NH3、 SO3濃度和脫硝裝置*低投運溫度之間的關系，其中 NH3與 SO3在煙氣中的分壓與脫硝裝置*低投運溫度正相關，且呈一定的指數函數關系。 ABS 冷凝溫度與 NH3、 SO3濃度關系的實驗結果目前仍存在差異，但均認為 ABS冷凝溫度與二者成正比關系（見圖 2）。



可見，煙氣中ABS析出是SCR低負荷投運的主要限制因素，該問題的根本解決需降低 NH3與 SO3的濃度積 (NH3與SO3在煙氣中的量均以體積分數10– 6表示 )。





2 SCR寬負荷脫硝技術

原理上降低 MOT應降低 NH3與 SO3的濃度積，但目前常規技術仍采用提高 SCR入口煙氣溫度以適應催化劑的方法，主要包括：



（1）省煤器煙氣旁路；



（2）省煤器給水旁路；



（3）省煤器分級改造；



（4）設置 0 號高壓加熱器（高加）；



（5）煙道燃燒器技術。另外，非常規技術包括使用寬溫度范圍催化劑和采用堿性吸附劑脫除SO3技術等。



2.1 提高SCR入口煙溫技術



（1）省煤器煙氣旁路方案。設置煙氣內部或外部旁路，部分煙氣直接進入 SCR 后，煙氣溫度可提高約 0℃。采用內部旁路使省煤器換熱面積減少，高負荷時經濟性較差，但可通過在SCR和空氣預熱器（空預器）之間增加低溫換熱器予以解決。外部旁路的擋板長期面臨高溫?zé)煔鉀_刷，有調節失靈停爐的風險，需重點防范。



（2）省煤器給水旁路和熱水再循環。在省煤器入口設置調節閥和旁路管道，通過調節給水量



改變煙溫，調節幅度一般為10~15 ℃。熱水再循環是為進一步提高調節量，在省煤器出口至下部水冷壁入口下降管上引出再循環管路，加壓后引入給水管路。調節范圍達到 20~50℃，缺點是對鍋爐效率有一定影響。



（3）省煤器分級改造。將部分省煤器拆除移至 SCR下游，給水先進入下游受熱面再進入省煤器。北侖電廠2號 600MW機組改造后， 50%負荷SCR入口煙溫達到315 ℃，滿負荷時低于400 ℃。沙角電廠將該方案與煙氣旁路方案相結合，在快速提高煙溫的同時保證了鍋爐效率[20]。文獻通過熱力計算，比較煙氣旁路、給水旁路和分級改造，得出分級改造為*優， 50% 負荷時SCR入口煙溫可達到320 ℃。問題是改造成本較高，工期較長，改造后煙溫?zé)o法調節且提升幅度受限于滿負荷煙溫。



（4）增設零號高壓加熱器（高加）。在高加后增加1個外置蒸汽加熱器，一般是由汽輪機三段抽汽對省煤器給水加熱，相當于0號高加。上海外高橋第三發電廠在增加0號高加后，給水溫度升高38.5 ℃ 時，煙氣溫度升高16 ℃。文獻建議增設低溫省煤器解決機組經濟性的問題。為解決0號高加投資大、工期長等問題，蒸汽噴射器技術利用屏式過熱器出口蒸汽引射汽輪機1 級回?zé)岢槠?，使混合蒸汽進入新增 0 號高加以加熱給水 。但其多針對 50% 以上負荷 ， 在 負荷更低時，還需對加熱系統進行相應改進和優化。



（5）煙道燃燒器技術。在尾部煙道增設燃燒器，通過燃燒天然氣等燃料來提高煙氣溫度，煙溫提升效果明顯，但停機改造工期較長，投資大且運行成本較高。美國 BGS 電廠320MW 機組改造后， 180 MW 負荷下正常投運，脫硝入口煙溫達到335 ℃。



2.2 寬溫度范圍催化劑



文獻制備促進ABS低溫分解的復合催化劑（以TiO2 和 TiSi為載體）， 將 ABS 分解溫度降至150~200 ℃， 在275 ℃ 含水含硫氣氛中進行試驗， 20h 后催化劑活性仍能保持 85%。文獻以溶膠–凝膠法制備 TiO2 催化劑， 在 250~400 ℃ 內脫硝效率可保證 80%，但未考慮 ABS 的影響。寬溫度范圍催化劑技術多處于實驗室階段，未見工業化應用案例。



2.3 堿性吸附劑 SO3 脫除技術

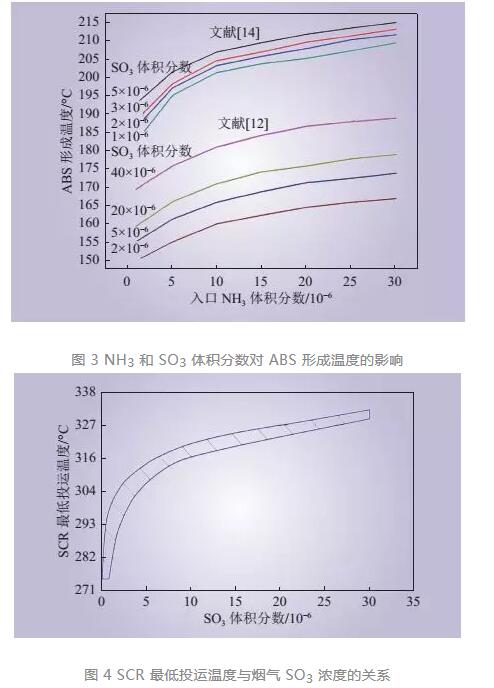

通過注射堿性吸附劑降低煙氣 SO3 濃度，技術原理為通過向鍋爐或煙道之中注射堿性吸附劑脫除煙氣中的 O3，生成的固體鹽類顆粒物通過除塵設備脫除，吸附劑注射形式分為干粉注射和漿液注射，可協同脫除 HCl、 Hg、 As 和 SO2等，從根本上降低 MOT（見圖 3）。該方法還有消除煙囪藍羽、治理空預器堵塞、緩解設備腐蝕和減少脫硫廢水量的額外收益。 MOT與 SO3濃度關系如圖 4 所示。由圖4可見， 當SO3體積分數降至 5×10-6 以下時， MOT可顯著降低。2008—2009年，美國多家電廠在堿性干粉或漿液的吸附劑注射試驗，實現SO3高脫除率的同時，未見催化劑和空預器的異常。

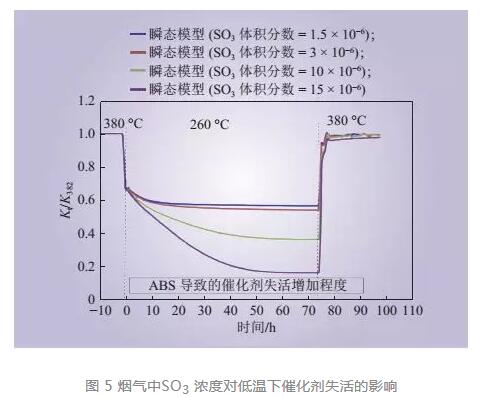

目前， Gibson 電廠5臺機組脫除 O3的注射點全部改造至SCR 入口。 2010 年，美國 Wansley 電廠 1073MW 機組的SCR入口SO3 體積分數從 22×10-6 降至 7×10-6 后， MOT由308 ℃ 降至289 ℃。文獻 研究 SO3 濃度、低負荷時間對催化劑活性的影響機理，結果如圖 5 所示。由圖 5 可見， SO3體積分數脫除至 3×10-6 后，催化劑在 260 ℃ 下維持70h后仍能保持60% 的活性，圖中縱坐標為一定溫度下催化劑活性 (Kt) 與382℃ 下催化劑活性(K382 ℃) 的比值。





3 SCR 寬負荷脫硝改造的技術經濟性分析

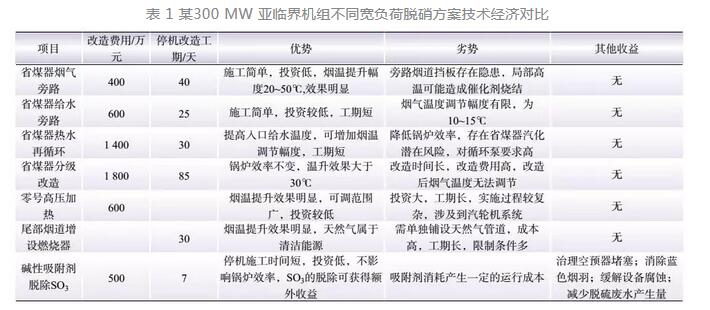

以某300MW 亞臨界機組為例，從改造投資、工期、效果等方面對比上述各寬負荷脫硝改造方案，結果如表1所示。分析認為對于老舊機組，應采用煙道旁路改造，即以較小投入的方案獲取*佳環保收益；如改造空間和鋼結構負載有限，應避免省煤器分級改造方案；如原脫硝流場不均勻，采用煙道旁路方案更應慎重，避免煙氣混合不均造成的催化劑燒結；如電廠在鋼廠或焦化廠周邊，可考慮應用煙道燃燒器方案，開展利用高爐或焦?fàn)t煤氣做燃料的嘗試，以替代天然氣，有效降低成本；堿性吸附劑脫除SO3技術降低MOT的案例主要集中在國外，且多在近幾年完成，長期附劑脫除SO3技術在國內則尚處于起步階段，除技術外還需考慮電廠周邊堿粉資源情況，以保證SO3脫除的經濟性；另外，在脫除SO3的同時應有效控制氨逃逸，才能確保 MOT降低效果。





4 未來如何去做



未來煤電機組將更多發揮調峰作用，承擔更多碳減排責任。目前，實施火電靈活性改造和推動儲能技術發展，將成為我國兌現巴黎協定承諾的主要手段。寬負荷脫硝技術作為火電靈活性改造重要組成部分，推動其高質量發展意義重大。本文在分析 SCR 脫硝系統低負荷退出運行的原因時，對各項寬負荷脫硝技術進行分析，得出以下結論和建議：



（1） SC 低負荷退出溫度取決于*低投運溫度，該溫度由煙氣中硫酸氫銨的冷凝溫度所決定，主要影響因素是 NH3和SO3濃度，并與二者正相關。根本解決低負荷退出的技術手段為降低煙氣中 NH3和 SO3濃度。



（2）確定寬負荷脫硝方案的原則應為“因廠制宜，因機制宜” ，根據電廠的實際情況確定相應的改造方案?？紤]經濟性，可選擇煙道旁路、省煤器旁路和零號高加技術；考慮后期維護量小，可采用省煤器分級改造技術；燃料成本較低時，可采用尾部燃燒器技術。



（3）國內應加快開展寬溫度范圍 SCR 脫硝催化劑研究 ， 同時著力開發堿性吸附劑 脫除SO3技術，推進其工業化應用。使用寬溫度范圍催化劑，可免除針對寬負荷脫硝的改造工程；堿性吸附劑脫 SO3技術在拓寬SC *佳運行負荷.
